产品特点：
●全封闭系统隔*外部污染，杜*泄露或者料液损失
●弹簧锁紧密封系统，系统可做完整性测试
●单列*多可叠放4个滤芯
●配有完整的排气阀及单向阀
●螺栓/卡箍式连接方式
●占地面积小，拆装方便

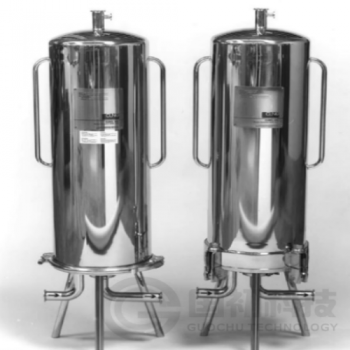

Zeta PlusTM 滤筒技术参数表
|
*大材质压力及温度（B系列） |
10bar@100℃ |
|
*大材质压力及温度（C系列） |
5bar@100℃ |
|
结构材料 |
|
|
底部、顶部、简体 |
304/316L不锈钢 |
|
滤芯锁紧装置 |
304/316L不锈钢及聚丙烯 |
|
螺栓 |
304不锈钢 |
|
O型圈/垫片 |
硅橡胶 |
|
筒体连接 |
活节螺栓（12ZPB）/快开卡箍（12ZPC） |
|
进出口连接尺寸 |
|
|
8ZP |
11/2″Tri-Clober快开卡箍 |
|
12ZPB |
2″Tri-Clober活节螺栓 |
|
12ZPC |
1.5″Tri-Clober快开卡箍 |
|
16ZP |
2″Tri-Clober快开卡箍 |
|
压力表 |
滤筒自带 |
|
垫圈备选材料 |
乙丙橡胶、氟橡胶、丁腈橡胶 |
Zeta PlusTM 滤筒尺寸参数表
|
滤筒型号 |
滤芯尺寸 |
*高流速（L/H） |
滤芯支数（只） |
估重（kg） |
尺寸（mm） |
||||
|
A 桶身高 |
B 桶身高 |
C 安装空间 |
D 进出口高度 |
E 进出口距离 |
|||||
|
8ZPB1 |
8″ |
600 |
1 |
35 |
350 |
703 |
900 |
210 |
340 |
|
8ZPB2 |
8″ |
1080 |
2 |
38 |
520 |
873 |
1200 |
||
|
8ZPB3 |
8″ |
1320 |
3 |
40 |
710 |
1063 |
1610 |
||
|
8ZPB4 |
8″ |
1920 |
4 |
45 |
960 |
1313 |
2115 |
||
|
12ZPB1/C1 |
12″ |
2160 |
1 |
60/38 |
480 |
852 |
1320 |
210 |
400 |
|
12ZPB1/C2 |
12″ |
4320 |
2 |
65/43 |
755 |
1127 |
1880 |
||
|
12ZPB1/C3 |
12″ |
6480 |
3 |
75/48 |
1030 |
1402 |
2400 |
||
|
12ZPB1/C4 |
12″ |
8640 |
4 |
110/52 |
1305 |
1677 |
3000 |
||
|
16ZPB1 |
16″ |
5160 |
1 |
105 |
480 |
872 |
1340 |
210 |
550 |
|
16ZPB2 |
16″ |
10080 |
2 |
115 |
755 |
1147 |
1900 |
||
|
16ZPB3 |
16″ |
15240 |
3 |
125 |
1030 |
1422 |
2420 |
||
|
16ZPB4 |
16″ |
20160 |
4 |
150 |
1305 |
1697 |
3000 |
||
|
实际的流速可能会受到多方因素的影响，如介质种类、温度、粘度、流体污染物浓度及滤筒连接走向等。 |
|||||||||
国初科技（厦门）有限公司提供3M公司Zeta PlusTM系列滤筒、ZW系列滤筒、Liqui FluxTM B错流过滤膜、Zeta PlusTM滤芯、LifeASSURETM BA滤芯、LifeASSURETM BNA滤芯、LifeASSURETM BDA滤芯、LifeASSURETM PFS滤芯、BetafineTTM DP滤芯、BetafineTTM XL滤芯、BetafineTTM BT滤芯、Micro-KleanTM RT滤芯、Micro-KleanTM D滤芯、BetapureTM AU滤芯、BetapureTM NT-T滤芯、3MTM High Flow 大流量滤芯、3MTM NB滤袋、Micro ScreenTM 金属滤芯、Liqui-CelTM 气体转移膜、3MTM CFSI活性炭滤芯、卫生*HF大流量滤筒等产品。
详情请咨询：0592-6518670,0592-6514970
